MCS40多通道草原生态系统碳汇自动测定系统
基于静态箱法测定原理，采用多路器的方式，连接多个旋转气室，实现生态系统尺度碳通量，包括净生态系统碳交换（NEE）、生态系统呼吸（ER）和总初级生产力(GPP)的长期连续自动测定，用于开展基于过程的草原生态系统碳通量监测和碳汇源功能的动态评估。
主要特点
◆ 多路器最多支持8个旋转气室组合
◆ 明暗箱组合设计，实现碳通量原位同步测定
◆ 无线传输、远程控制、云端碳通量自动分析计算
◆ 无人值守、太阳能供电
技术指标
|
测定频率 |
1次/小时，及12次/天 |
|
测定参量 |
NEE、ER、GPP |
|
气象参量 |
风速、风向、温度、相对湿度、大气压、光照、光合有效、降雨量 |
|
植被参量 |
植被盖度、植被长势、NDVI |
|
土壤参量 |
土壤温度、土壤水分 |
|
视频监控 |
400万像素，360°监控、4G无线传输 |
|
工作环境 |
温度：-40℃~60℃，空气湿度：0-100%RH |
|
太阳能供电 |
300W高效率单晶硅太阳能电池板，400AH耐低温电池 |
|
数据管理 |
支持监测数据的远程无线传输、云平台管理和数据自动分析；设备支持远程设置 |
系统组成
|
子系统 |
型号 |
数量 |
|
碳汇多路器主机 |
MCS40 |
1 |
|
旋转升降气室 |
MCS20 |
2~8 |
|
植被气象辅助观测系统 |
ZC600 |
1 |
|
太阳能供电系统 |
SP200 |
1 |
|
视频监控系统 |
VD400 |
1 |
|
碳通量数据管理云平台 |
CFDM V2.0 |
1 |
碳汇主机技术指标
|
二氧化碳传感器 |
测定范围：0~1000ppm；测定精度：±3ppm+读数的1% |
|
气室数量 |
2-8个 |
|
数据存储 |
内置64G数据备份 |
|
多路器 |
集成多通道气体交换、数据采集、运动控制等模块 |
|
具备功能 |
内置4G无线传输模块，支持数据无线传输、远程控制、OTA升级 |
旋转升降气室技术指标
|
气室温度 |
量程：-40℃-60℃，精度：0.5% |
|
气室相对湿度 |
量程：0-100%RH，精度±3%RH |
|
气室尺寸 |
外部直径350mm，气室高510mm，内部直径342mm，内部高500mm |
|
气室可升高度 |
320mm |
|
设备主体材质 |
铝合金阳极化结构，抵御野外风沙侵袭及紫外线辐射 |

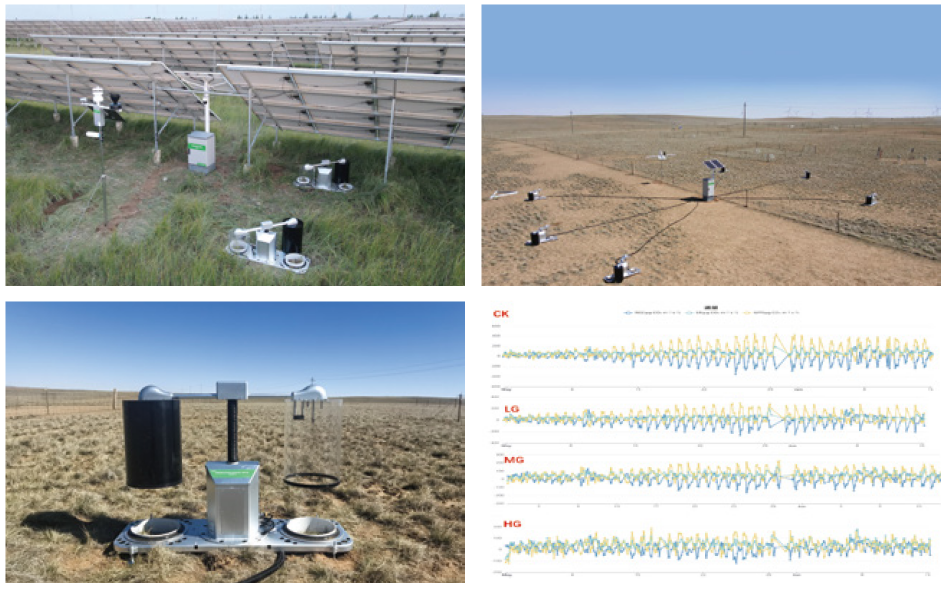

应用案例
内蒙古农业大学 乌兰察布市四子王旗内蒙古农大放牧平台
青海黄河上游水电开发有限责任公司 共和光伏草地修复
